不同类型滑环的工作原理及解决的问题

电刷滑环

电刷滑环由转子上的导电环与定子上的电刷组件构成。导电环随转子旋转，电刷以一定压力与导电环表面持续接触。当设备运转时，电流或电信号通过电刷传导至旋转的导电环，再由导电环传输至旋转部件，反之亦然，通过金属间的动态接触实现旋转与固定部件间的电能和信号传输。

它解决了传统线缆在旋转设备中易缠绕、磨损导致传输中断的问题，能在各类中小型旋转机械中稳定传输电能和基础电信号，如包装机械、小型雷达等。

光纤滑环

光纤滑环以光为传输介质，核心由旋转端光纤和固定端光纤组成，搭配精密的光学耦合机构。旋转时，光学耦合机构确保两端光纤始终保持对准状态，光信号从固定端光纤发射，经耦合机构传输至旋转端光纤，从而实现无电磁干扰、高速率的数据传输，适用于对信号质量要求极高的场景。

其解决了电磁干扰对高频、高速信号传输的影响，以及传统电滑环在大数据量传输时的带宽限制，满足了航空航天、高端医疗设备等对信号纯度和传输速度要求严苛领域的需求。

高频滑环

高频滑环针对高频信号传输设计，采用特殊的射频接触结构，包括转子上的高频接触件和定子上的对应耦合部件。在旋转过程中，两者保持稳定的阻抗匹配和精确的位置对应，减少信号反射和衰减，使高频信号能够低损耗地在旋转与固定部件之间传输，满足雷达、通信等高频设备需求。

它解决了高频信号在旋转传输中易衰减、失真的问题，保障了雷达探测、卫星通信等设备中高频信号的稳定传递，确保设备的探测精度和通信质量。

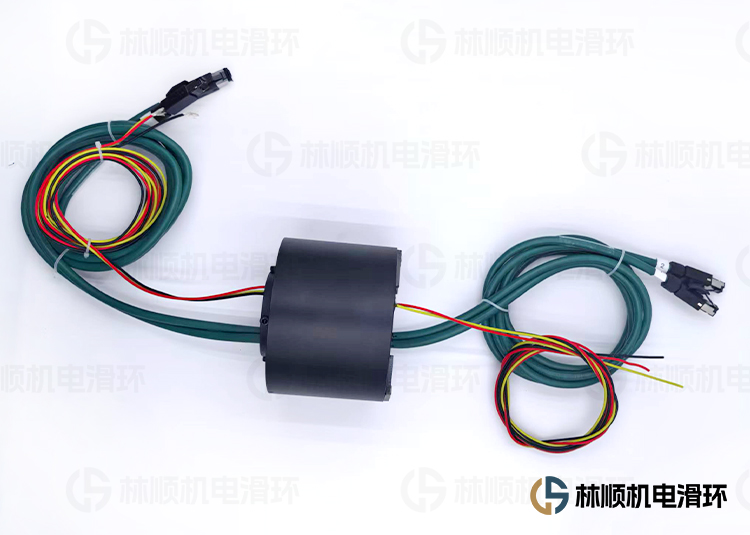

过孔滑环

过孔滑环中心设有通孔，可允许线缆、轴类等部件穿过。其导电环分布在通孔外侧的转子上，定子电刷对应布置在环的外侧。旋转时，电刷与导电环保持接触，实现电能和信号传输，同时中心通孔不影响设备其他部件的安装与运转，兼顾了传输功能与空间利用。

该滑环解决了旋转设备中传输部件与其他结构（如传动轴、线缆）在安装空间上的冲突问题，在需要穿过中心部件的设备中，如转台、数控机床等，能高效利用空间并完成传输任务。

盘式滑环

盘式滑环采用圆盘状结构，导电环以同心圆环的形式分布在圆盘转子上，定子电刷沿径向与导电环接触。旋转时，圆盘转子转动，电刷在径向压力作用下始终与导电环贴合，通过平面接触完成传输。其轴向尺寸小，结构紧凑，适合安装空间受限的设备。

它解决了安装空间轴向尺寸狭小的问题，在精密仪器、机器人关节等对空间要求极高的设备中，能在有限空间内实现多通道信号和电能的稳定传输。

水银滑环

水银滑环利用水银的导电性和流动性，在密封腔体内注入水银。转子和定子的电极部分浸入水银中，当转子旋转时，电极与水银始终保持接触，电流通过水银这一液态导体在旋转与固定电极间传输。这种方式接触稳定，适用于对传输可靠性要求高的场合，但需注意水银的密封处理。

其解决了传统电刷滑环因机械接触磨损导致的传输稳定性下降问题，在需要长期连续运转且对传输可靠性要求极高的设备中，如大型转炉、精密测试设备等，能提供持久稳定的电流传输。

水下滑环

水下滑环具有特殊的密封结构，能有效隔绝外部水体。内部核心传输结构与普通滑环类似，如电刷与导电环的组合。在水下环境中，旋转时密封部件防止水进入内部，电刷与导电环保持良好接触，确保电能和信号在水下旋转设备中稳定传输，常用于水下机器人、海洋探测设备等。

它解决了水下旋转设备在潮湿、高压环境下的信号和电能传输问题，抵御了水体对传输部件的腐蚀和干扰，保障了水下机器人作业、海洋资源勘探等设备的正常运行。
