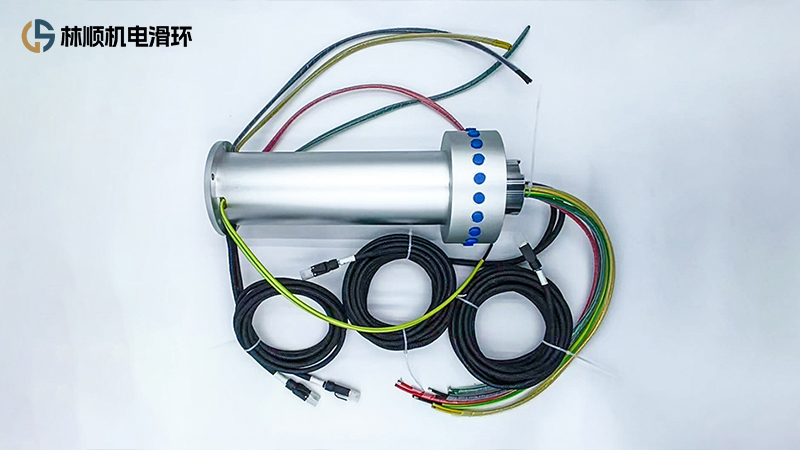

走进滑环(旋转接头)的内部世界
如果把旋转设备比作一个灵活运转的生命体，那么导电滑环就是连接其“躯干” 与 “四肢” 的神经枢纽。这个看似紧凑的装置内部，藏着一套精密协作的 “微观工程系统”。
一、核心传输单元：导电环与电刷的“动态连接”

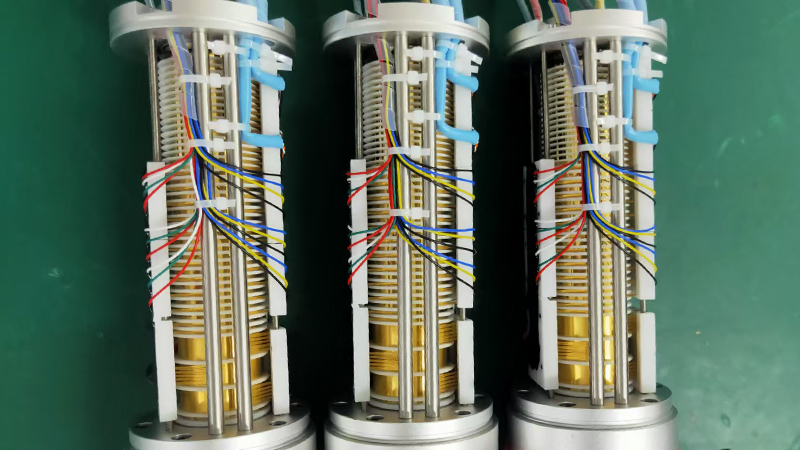

在 3D 模型的剖切视图中，最引人注目的是嵌套在旋转轴上的导电环组件。这些金属环如同唱片上的纹路，彼此平行且间隔均匀，每一环都是独立的电流通道。工业级滑环的导电环多采用锡磷青铜（含磷0.3%-0.5%）制成，经淬火处理后表面硬度可达HV180，既保证了98% IACS的高导电率，又能抵御长期摩擦磨损。在高端医疗设备（如CT机）中，导电环则采用无氧铜镀硬金（镀层厚度5-10μm），金层的低接触电阻（<5mΩ）和化学稳定性，可确保高频信号（100MHz 以上）传输时的低损耗。
与导电环紧密接触的是电刷组件，它们像一群精准的“舞者”，始终紧贴旋转的环面。电刷的材质选择堪称材料科学的缩影：工业场景常用银石墨复合材料（含银30%-60%），利用石墨的自润滑性（摩擦系数0.15）降低磨损，银则提升导电性能；航空航天领域则采用钯银合金丝刷，在- 55℃至125℃的极端温度下仍能保持稳定接触；微型滑环（如无人机云台）中，铍铜弹性片制成的电刷厚度仅0.1mm，通过微弹性形变维持10-30g的接触压力，既避免压溃导电环，又保证有效接触。
在动态演示中可清晰看到：当转子带动导电环旋转时，电刷通过弹簧或弹性臂施加恒定压力，在环面形成宽度约0.5-2mm的接触带。这个接触带是电流传输的 “咽喉要道”，其微观状态决定了传输质量——优质滑环的接触带电阻波动可控制在±2mΩ 以内，确保信号传输时的信噪比（SNR）大于80dB。
二、绝缘系统：电气隔离的“防火墙”

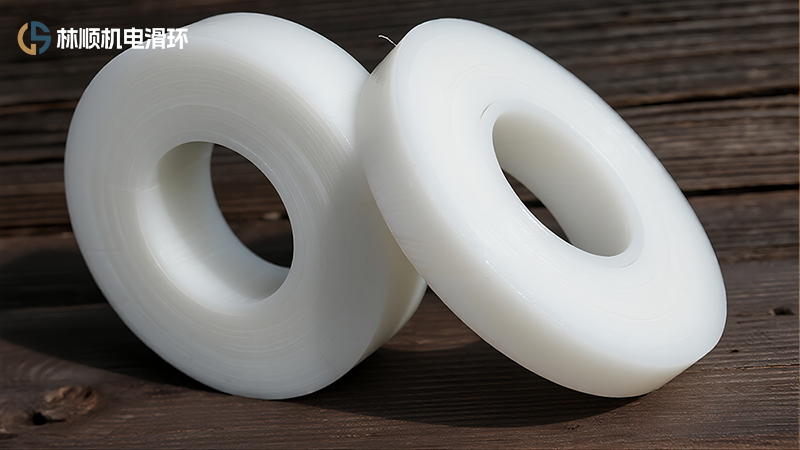

在导电环之间，一层层绝缘材料构成了电气隔离的屏障。3D 模型的半透明视图显示，这些绝缘层并非简单的垫片，而是与导电环交替烧结或注塑成型的整体结构。工业滑环常用玻璃纤维增强环氧树脂（FR4），其体积电阻率>10¹⁴Ω・cm，介电强度>20kV/mm，可耐受交流3000V的耐压测试。在高频场景（如雷达天线）中，绝缘材料则选用聚四氟乙烯（PTFE），其介电常数（ε=2.1）几乎不随频率变化，能有效减少信号传输时的相位偏移。
绝缘系统的设计暗藏玄机：相邻导电环的间距通常为0.8-2mm，既保证爬电距离符合IEC 61140标准，又通过弧形倒角避免电场集中。在高湿度环境（如海上风电）中，绝缘层表面会喷涂纳米陶瓷涂层（厚度5-10μm），其疏水特性（接触角>110°）可防止凝露导致的绝缘下降，使滑环在95% RH 环境下仍能保持>1000MΩ的绝缘电阻。
三、机械支撑：轴承与壳体的“稳定基石”

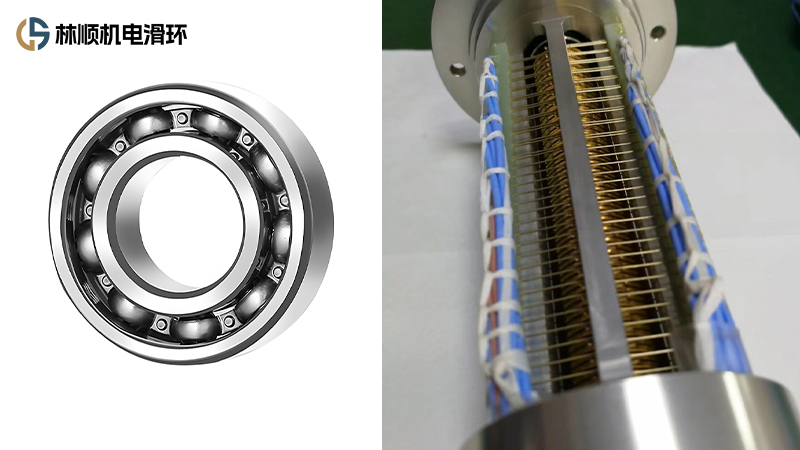

拆解模型展示，整个滑环的机械稳定性由轴承组件保障。工业级滑环多采用深沟球轴承，其径向游隙控制在0.01-0.03mm，确保旋转时的同轴度误差<0.05mm；高速滑环（如离心机用）则选用角接触球轴承，可承受轴向力，最高转速可达10,000rpm。在精密设备（如半导体晶圆台）中，交叉滚子轴承的引入使旋转精度提升至5μm，避免因机械晃动导致的信号抖动。
壳体作为外部保护结构，材质选择需兼顾防护与轻量化。工业环境常用压铸铝合金（ADC12），经阳极氧化处理后耐盐雾性能达500小时；腐蚀性环境则采用316不锈钢，其铬镍合金成分形成钝化膜，可抵御海水或化工介质侵蚀；航空航天领域的滑环壳体甚至会使用钛合金（TC4），比强度达到270MPa・cm³/g，满足减重需求。
壳体与内部组件的密封结构同样关键：IP65 防护等级的滑环采用丁腈橡胶O型圈（硬度70 Shore A），在- 40℃至100℃下保持弹性；IP68 级则采用氟橡胶密封，配合迷宫式结构，可在水下10 米长期工作而不渗漏。
四、协同工作：一场“动态平衡” 的盛宴
当我们启动3D动画模拟运行状态，这些部件的协作机制便一目了然：电机带动转子旋转时，导电环随轴同步转动，电刷在弹簧力作用下始终贴紧环面，形成动态电接触；绝缘层严格分隔各通道，防止串扰；轴承约束旋转轴线，确保接触压力稳定；壳体则隔绝外界粉尘、水汽的干扰。
在传输高频信号时，这套系统更显精妙：导电环与电刷的接触点如同一个微型天线，绝缘材料的介电常数影响信号阻抗匹配，轴承的振动则可能引入噪声。因此，高端滑环会采用同轴结构设计，将信号环与接地环成对布置，通过屏蔽层（多为铜箔包裹）吸收电磁干扰，使10Gbps以太网信号的误码率控制在10⁻¹²以下。
从微观视角看，这个“内部世界”的每一处细节都凝聚着工程智慧——0.1mm的尺寸公差、1mΩ的电阻控制、5μm的旋转精度，共同成就了导电滑环在旋转设备中无可替代的核心地位。下次当你看到机械臂灵活转动、CT 机平稳扫描时，或许就能想象到其内部这场无声却精密的“协作舞蹈”。
