《导电滑环工作原理大揭秘》

探秘导电滑环：解锁电力与信号传输的奥秘

导电滑环的基本结构

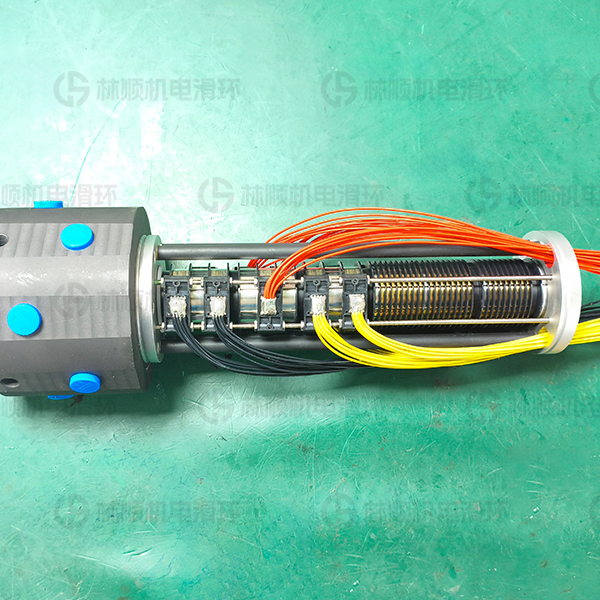

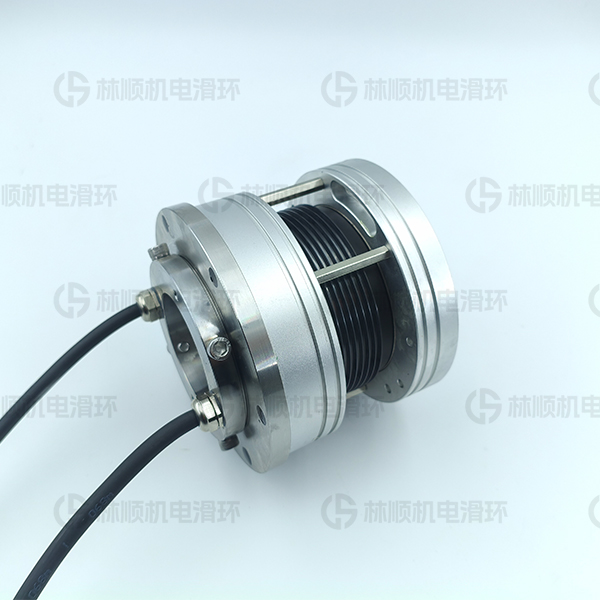

导电滑环主要由旋转接触部件和固定接触部件组成。旋转接触部件一般是由若干个精密加工的金属环构成，这些金属环通过高性能绝缘材料相互隔离，然后牢固地固定在旋转轴上，随着设备的转动而旋转，负责在转动过程中承载电流和信号。固定接触部件则是由弹性良好的电刷组成，电刷通常采用贵金属合金等特殊材料制成，确保在与金属环的长期接触中，保持稳定的接触状态和良好的耐磨性。

当设备运转时，电刷始终与旋转的金属环保持紧密的滑动接触，这种持续接触为电力、电信号和数据信号的传输搭建了桥梁。就像我们日常使用的水龙头开关，开关的旋转部分与固定部分紧密接触，从而实现水流的控制，导电滑环也是通过这样类似的滑动接触方式，实现了旋转部件与静止部件之间的能量与信息交互。其巧妙的结构设计，使得它能在复杂的旋转工况下，稳定地完成各类信号和电力的传输任务，也正是基于这样的结构，导电滑环才具备了独特的工作原理，从而在众多领域发挥着不可替代的作用。

基于滑动接触的传输机制

电力传输

当设备开始旋转运作时，导电滑环中的旋转环与固定电刷之间保持着持续且紧密的接触状态。这就如同水流在管道中稳定流动一样，电流通过旋转环和电刷之间的滑动接触，顺利地从静止部分传输到旋转部分，为旋转设备源源不断地提供电能。在这个传输过程中，稳定的接触电阻是确保电能传输效率和质量的关键因素。如果把电流比作车辆，那么接触电阻就像是道路上的障碍物，障碍物越多（即接触电阻越大），车辆行驶（电流传输）就越困难，电能在传输过程中就会产生更多的损耗，导致设备获得的电能减少，运行效率降低，严重时甚至会影响设备的正常运行。

信号传输

对于高频信号传输，导电滑环通常会采用同轴结构或光纤滑环等特殊设计。以同轴结构为例，其独特的内导体、绝缘层和外导体的三层结构，能有效减少信号衰减和干扰，就像给信号传输打造了一条专属的“绿色通道”，让高频信号可以高速、稳定地传输 。光纤滑环则利用光纤进行信号传输，它如同一个超高速的信息快递员，具有带宽大、抗干扰能力强的显著优点，特别适合大量数据和高频信号的传输。而在数字信号传输方面，导电滑环主要通过优化电路设计和采用屏蔽措施，来确保信号在旋转传输过程中不出现失真或误码，保障数字信号准确无误地到达目的地。

接触电阻产生的原因

接触电阻的产生与多个因素密切相关。从材料本身来看，不同的材料具有不同的电学性质，当导电滑环的电刷与金属环材料不同时，由于原子结构和电子云分布的差异，电子在两种材料的界面处流动会受到额外阻碍，导致电阻增加。例如，若电刷采用普通金属，金属环采用合金材料，两者的导电性能和内部微观结构不同，就容易在接触界面产生较大的接触电阻。

接触面的微观状态也是关键因素。尽管在宏观上接触面看似平整，但在微观层面，其表面是凹凸不平的。这使得实际的有效接触面积远小于表观接触面积，电流通过时会发生收缩现象，就像水流从宽阔河道突然流入狭窄管道一样，这种收缩导致电流密度增大，从而产生了额外的电阻，即收缩电阻。而且，接触表面还可能存在氧化层、污垢等杂质，这些导电性差的物质会阻碍电流通过，进一步增加接触电阻。比如在潮湿环境下长期使用的导电滑环，金属环表面容易形成氧化膜，使接触电阻显著上升。

接触时的压力同样会对接触电阻产生影响。当接触压力较小时，接触点数量少且接触面积小，接触电阻较大；随着压力增加，接触点增多，接触面积增大，收缩电阻减小。但压力过大也可能导致问题，一方面可能使材料发生塑性变形，破坏接触表面的微观结构，另一方面过度的摩擦会使表面磨损，产生更多的碎屑和杂质，反而导致接触电阻增大。

接触电阻对传输的影响

电力传输

接触电阻的大小对电力传输有着显著影响。当接触电阻较大时，根据焦耳定律（Q = I²Rt，其中 Q 表示热量，I 表示电流，R 表示电阻，t 表示时间），电流通过导电滑环的接触部位时，会产生大量的热量 。这不仅会造成电能的额外损耗，使传输效率降低，还可能导致导电滑环的温度升高。如果温度过高，会加速材料的老化，降低导电滑环的使用寿命，甚至引发安全问题。在大功率电机的导电滑环中，如果接触电阻过大，就会导致电机运行时发热严重，效率大幅下降，甚至可能引发电机故障，影响整个设备的正常运行。

信号传输

在信号传输方面，接触电阻的波动是一个关键问题。由于导电滑环在工作过程中，电刷与金属环的接触状态会受到振动、温度变化等多种因素的影响，导致接触电阻产生动态波动。这种波动会干扰信号的稳定性，对于模拟信号来说，会造成信号失真，使信号的幅值和相位发生偏差，影响信号的准确性；对于数字信号，接触电阻的波动可能导致信号误码，甚至信号丢失，严重影响数据传输的可靠性。在高清视频传输设备中，如果导电滑环的接触电阻不稳定，就会使视频画面出现卡顿、花屏等现象，影响观看体验。

材料和设计优化策略

材料选择

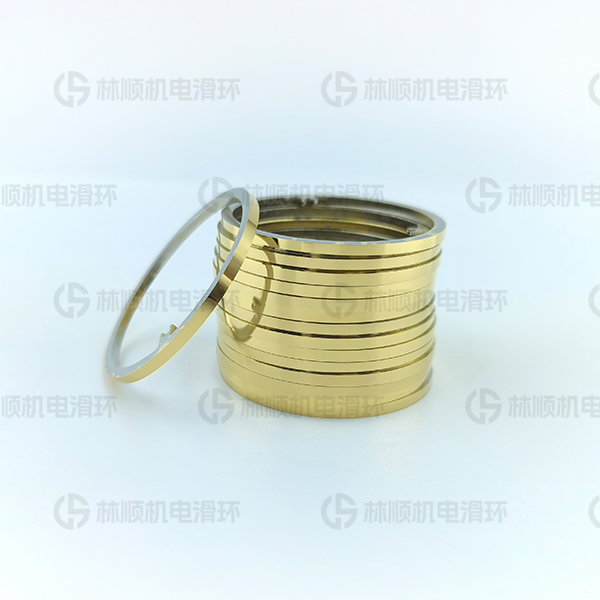

在导电滑环的设计中，材料的选择至关重要。金、银等贵金属具有极低的电阻率，能有效降低接触电阻，确保电流传输的高效性。以金为例，其化学性质稳定，不易被氧化，在长期使用过程中，能始终保持良好的导电性，保证接触电阻的稳定性。在一些对信号传输质量要求极高的精密仪器中，常采用镀金或镀银的电刷和金属环，以减少接触电阻对信号的干扰，确保信号的准确传输。高纯度的铜也是常用的导电材料，它不仅导电性能良好，而且成本相对较低，适用于大多数对成本较为敏感的应用场景。在普通工业设备的导电滑环中，高纯度铜被广泛应用，既能满足基本的导电需求，又能控制成本。

电刷设计

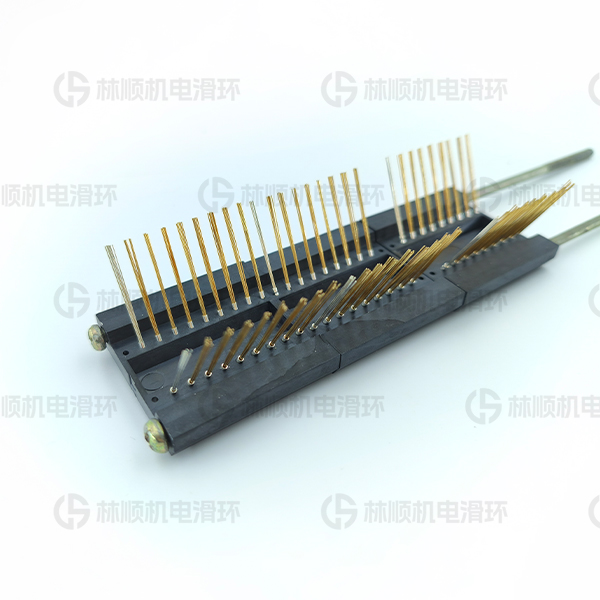

电刷的设计对降低接触电阻起着关键作用。从材质上看，碳石墨电刷具有良好的自润滑性和耐磨性，能减少与金属环之间的摩擦，从而降低因摩擦产生的接触电阻波动。在一些需要长时间连续运行的设备中，如风力发电机的导电滑环，常采用碳石墨电刷，以确保在长期运行过程中接触电阻的稳定性。电刷的形状也会影响接触电阻，合理设计电刷的形状，使其与金属环的接触面积**化，可有效降低单位面积上的电流密度，从而减小接触电阻。采用曲面电刷，能更好地贴合金属环的表面，增加接触面积，降低接触电阻。优化电刷的接触方式也十分重要，例如采用多点接触或弹性接触方式，可使电刷与金属环之间的接触更加均匀，减少接触电阻的局部集中，提高信号传输的稳定性。

其他设计优化

优化导电滑环的结构布局，可以有效减少电流密度，降低接触电阻。通过合理设计金属环和电刷的排列方式，使电流均匀分布，避免电流集中在局部区域，从而降低因电流密度过大导致的接触电阻增加。在一些大型电机的导电滑环中，采用多环结构和均匀分布的电刷，能使电流均匀分配，降低接触电阻，提高电机的运行效率。采用散热设计和密封设计等辅助措施，也能对降低接触电阻和保证导电滑环的性能起到积极作用。良好的散热设计可以及时散发因电流传输产生的热量，避免因温度过高导致材料性能下降，进而影响接触电阻。在高功率导电滑环中，常采用散热鳍片或水冷装置来降低温度，保证接触电阻的稳定性。密封设计则可以防止灰尘、水分等杂质进入导电滑环内部，避免因杂质导致接触电阻增大，确保导电滑环在恶劣环境下也能正常工作。
