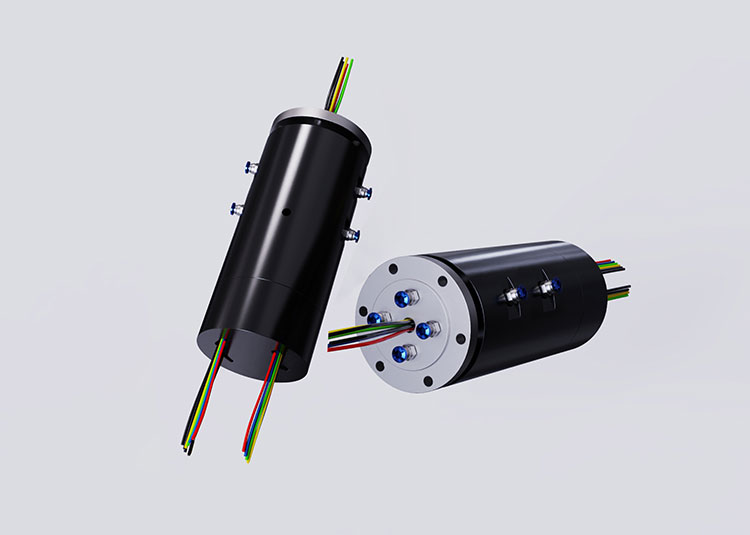

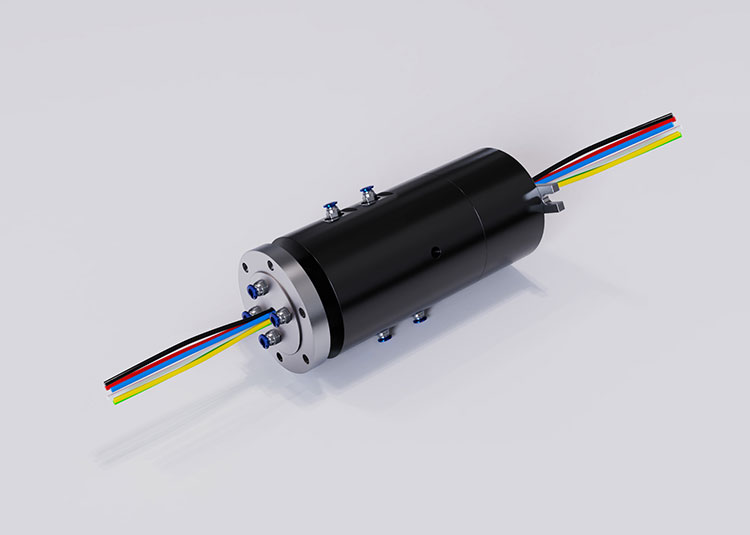

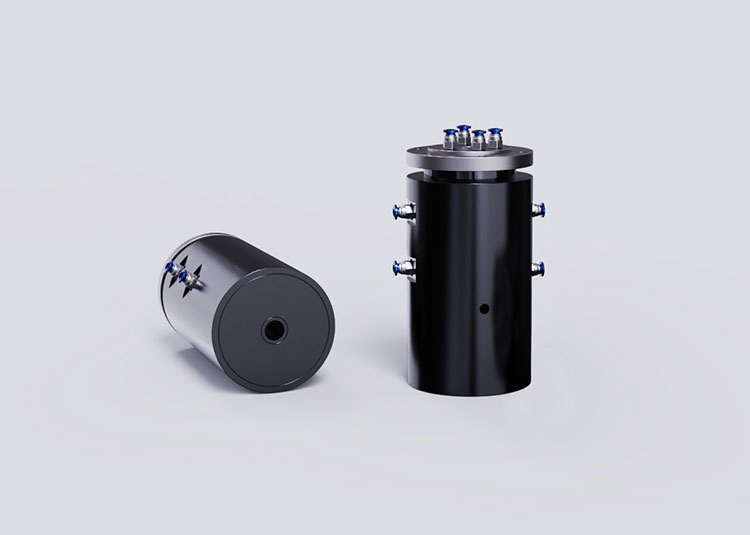

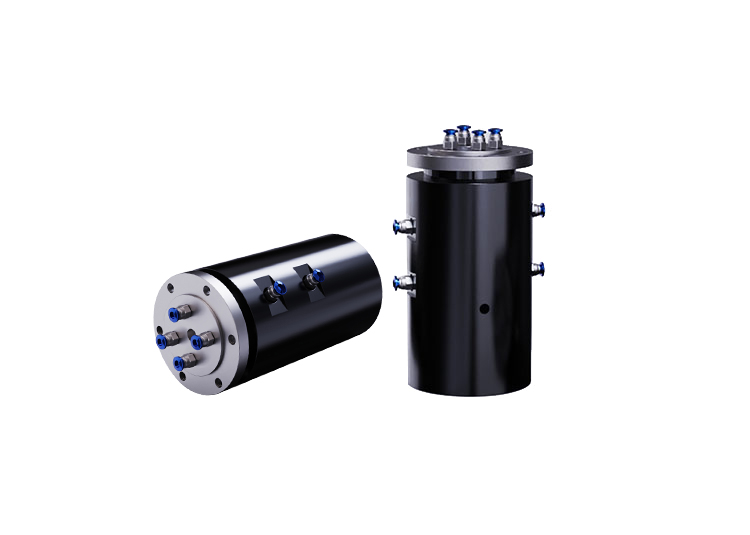

4进4出 气/液+电一体滑环

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧

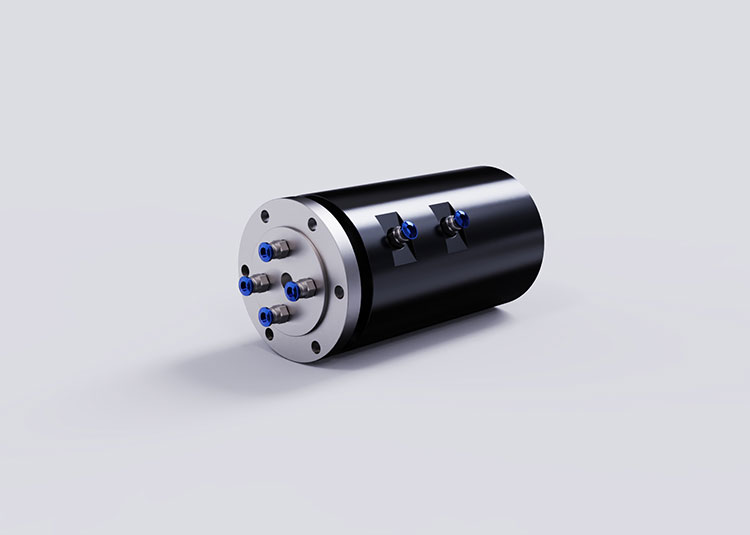

· 林顺滑环LSAPH400/F/S/W系列 气/液+电 旋转接头，可通M5；G1/8；G1/4；G3/8；G1/2接头，4~12mm大小管径；
· 且可以混合功率动力线、信号线、以太网、USB、工业总线、控制线、电磁阀、感应线等；
· 标准为法兰安装形式，可定制空心轴进行安装，也可定制气液旋转接头、气液电滑环、1进1出旋转接头等；
· 可通过的介质有: 压缩空气、氢气、氮气、化学混合气体、蒸汽、冷却水、热水、热油、石油、硫酸、饮料等。
产品型号 LSAPH400系列
通道数 4进4出
混合电路数 1~96
接头大小 M5; G1/8; G1/4; G3/8; G1/2
气管大小 3~20mm
17666134983
产品详情

典型应用:

主要应用于360度连续旋转且需要保证气压，真空，电源，信号不能中断的场合，

如：工业设备、工业展台、电气测试设备、医疗设备、机器人、测试仪器、转台、自动化设备等。


详情下载：

产品型号通道数混合电路数
接头大小气管大小资料下载
LSAPH4004进4出
1~96
M5; G1/8; G1/4; G3/8; G1/23~20mmPDF图标.png
LSAPH400F4进4出1~96
M5; G1/8; G1/4; G3/8; G1/23~20mmPDF图标.png
LSAPH400S4进4出1~56M5; G1/8; G1/4; G3/8; G1/23~20mmPDF图标.png
LSAPH400W4进4出1~96M5; G1/8; G1/4; G3/8; G1/23~20mmPDF图标.png

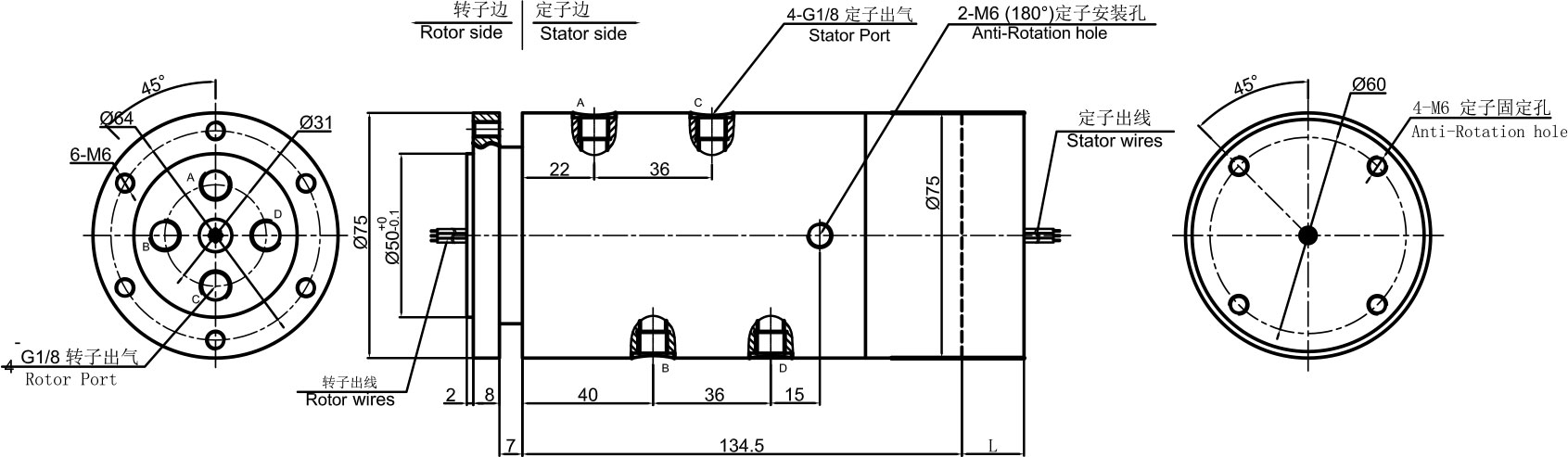

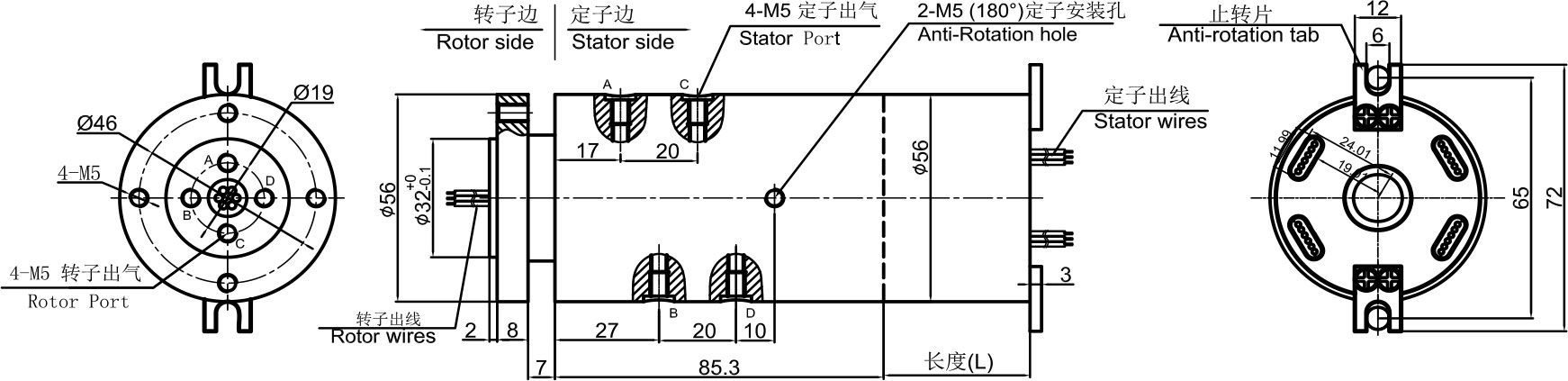

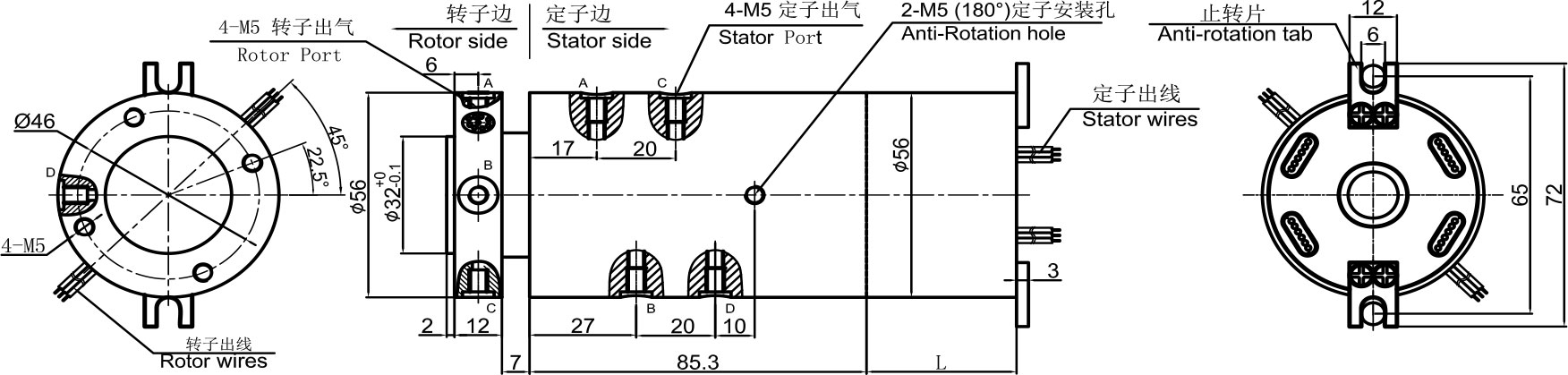

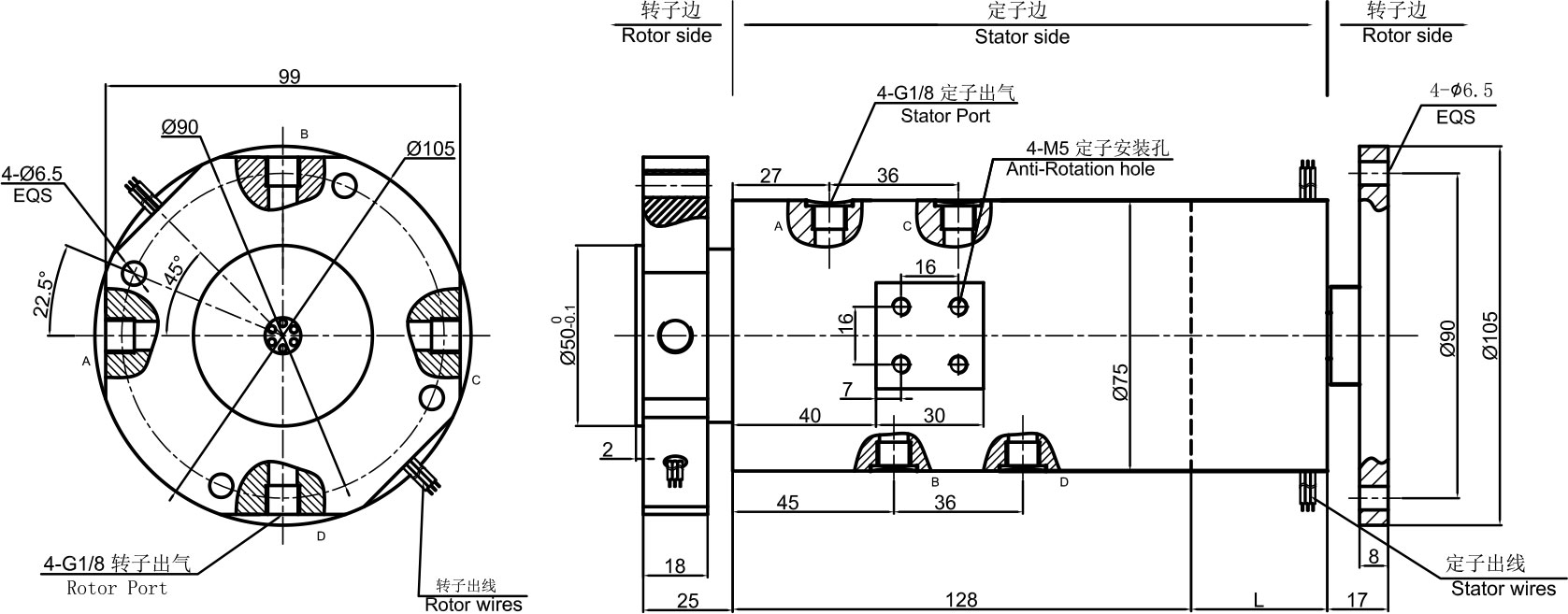

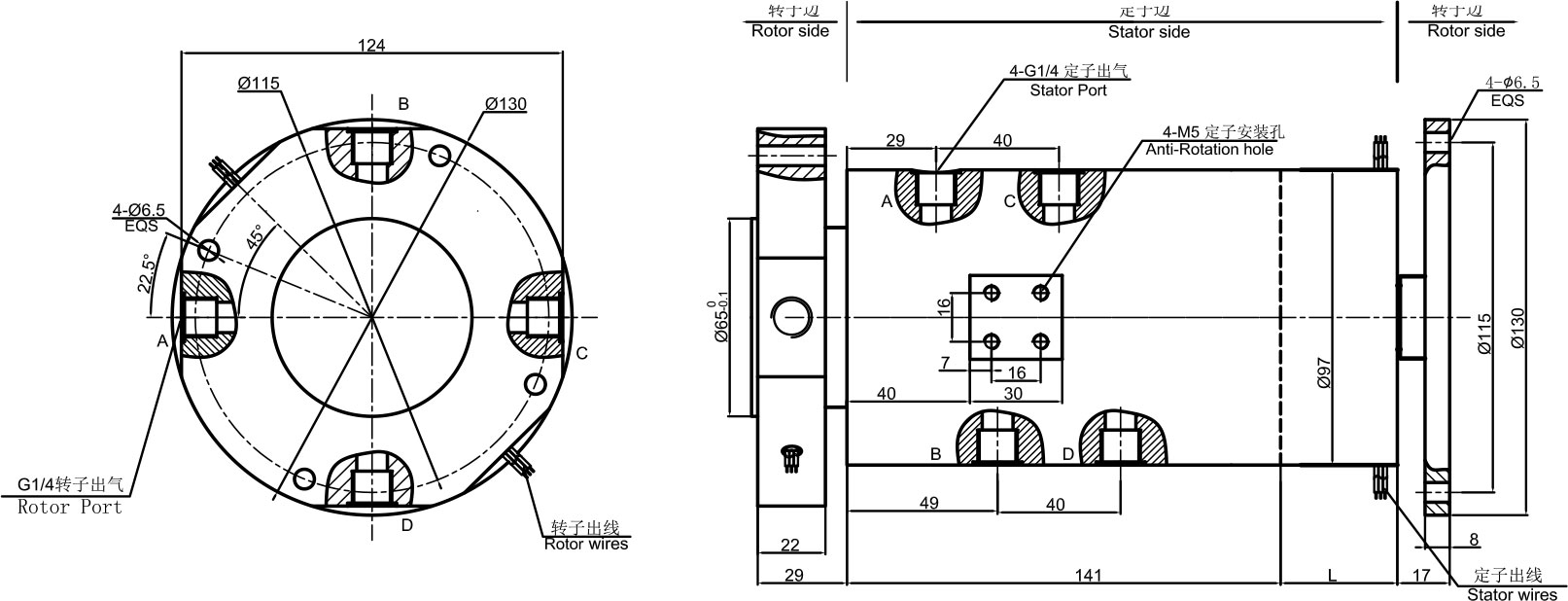

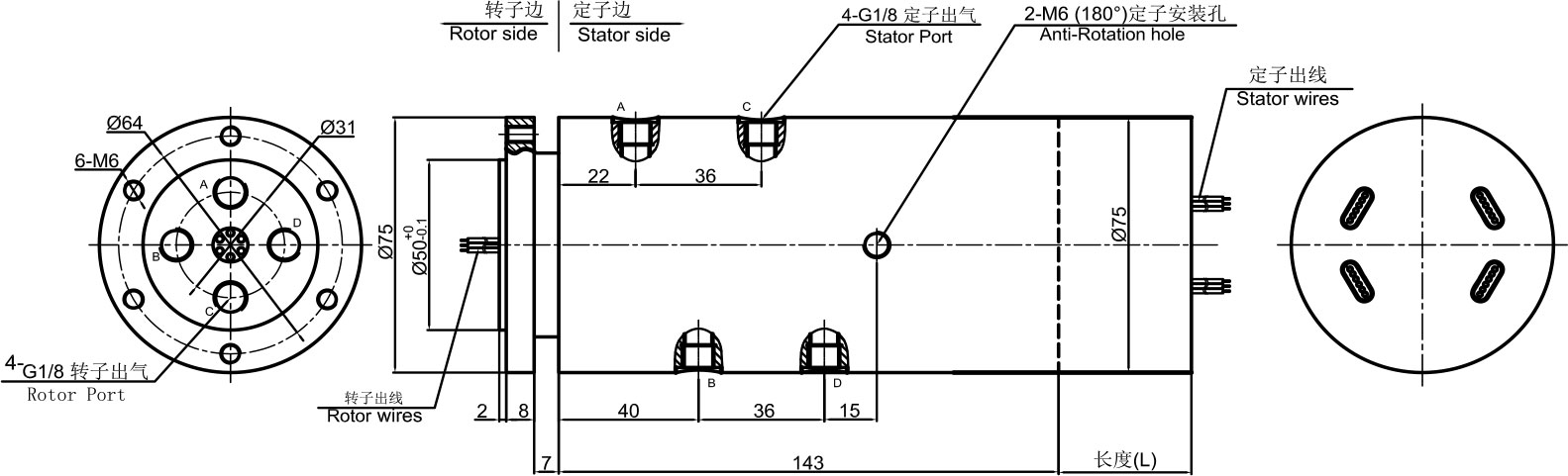

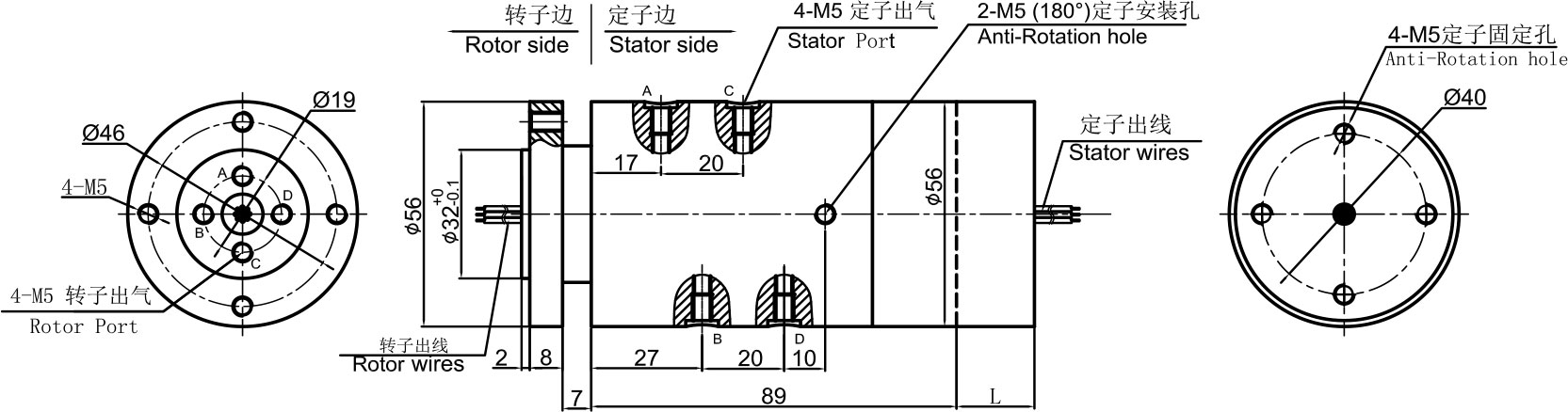

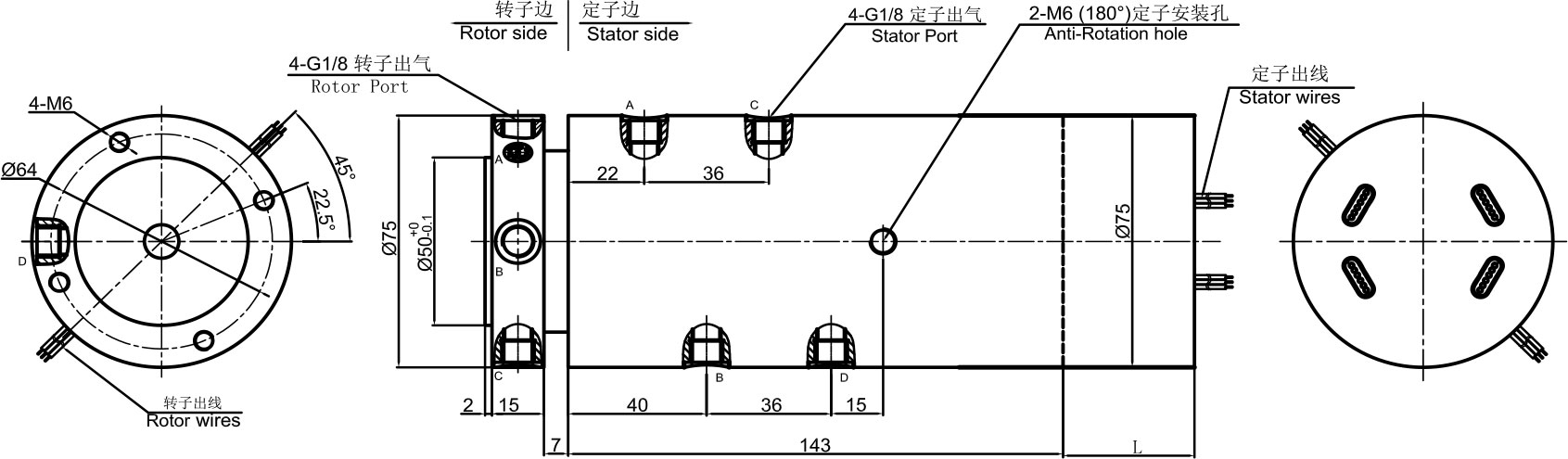

LSAPH400-01



LSAPH400-02





LSAPH400F-01





LSAPH400F-02







LSAPH400S-01



LSAPH400S-02







LSAPH400W-02



LSAPH400S-03



非标定制可选项:

注:以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。

①可定制转子和定子的出线方式及出线长度。

②由于结构的限制，可按照指定长度或者高度或者外径定制。

③**可支持200路功率电流或者信号。

④可选航空插头，端子和热缩管。

⑤安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。

⑥可混合高速率数据传输(包括以太网，USB,RS232,RS485,Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET,EtherCAT等各类工业总线)。

⑦温控信号，热电偶信号混合。

⑧防震，高温等特殊环境定制。

⑨可与气压、液压旋转接头混合一体气电液滑环。

⑩高温定制可达500度。

⑪高压可定制到110kV。

⑫高速10000RPM。

⑬ 电流**可到5000安培(A)。

⑭军工级别。

⑮ 防水，水下模式可选，IP65、IP68可选。

⑯不锈钢壳体要求。
