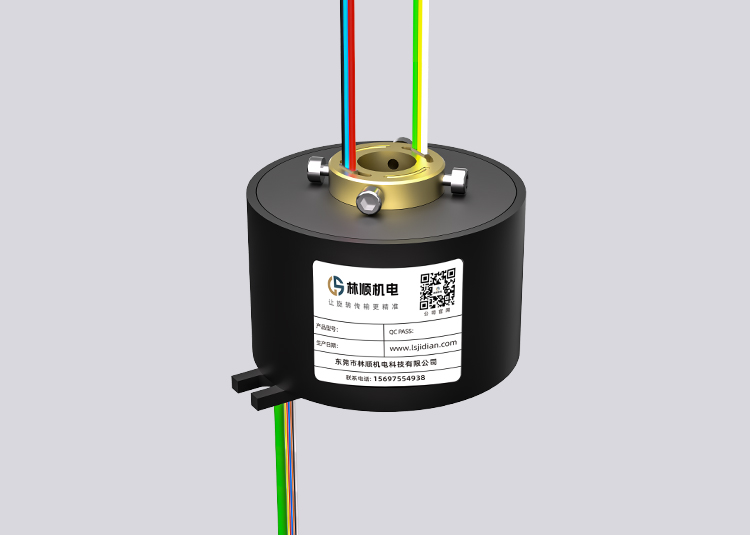

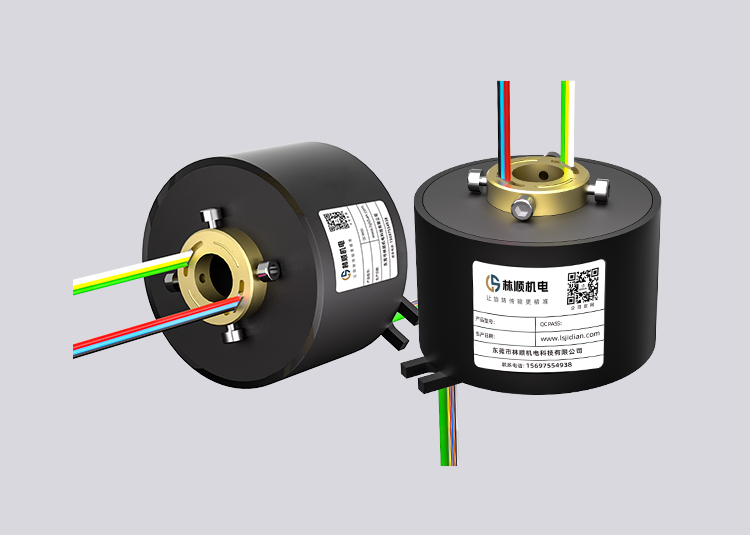

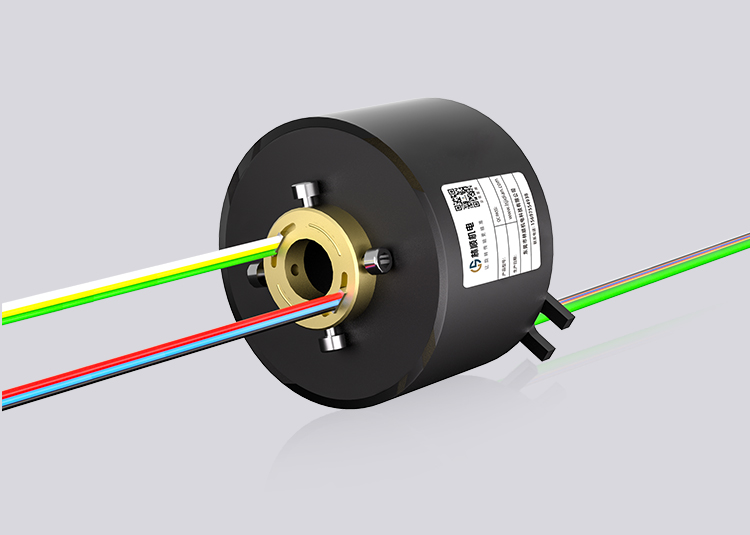

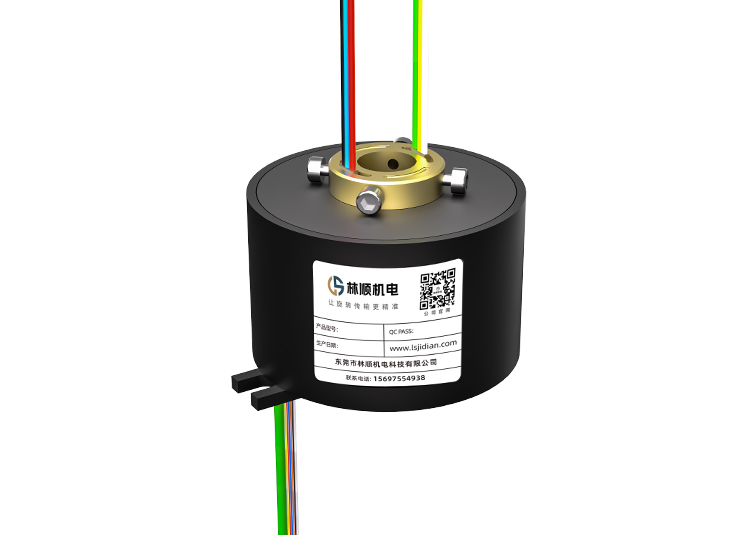

小型过孔滑环 LST1233~LST1286系列

分享
微信
新浪微博
QQ
QQ空间
豆瓣网
百度贴吧
这是一款小孔径小电流整体式精密导电滑环，主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于VR模拟仿真设备、扫地机器人、舞台灯、旋转LED户外照明灯（壁灯）、智能家居安防机器人、智能机器人、车载记录仪、激光雷达、微型陀螺稳定光电转塔等，任意需要360°旋转导电或传输各种控制信号的装置。
产品型号 LST1233~LST1286系列

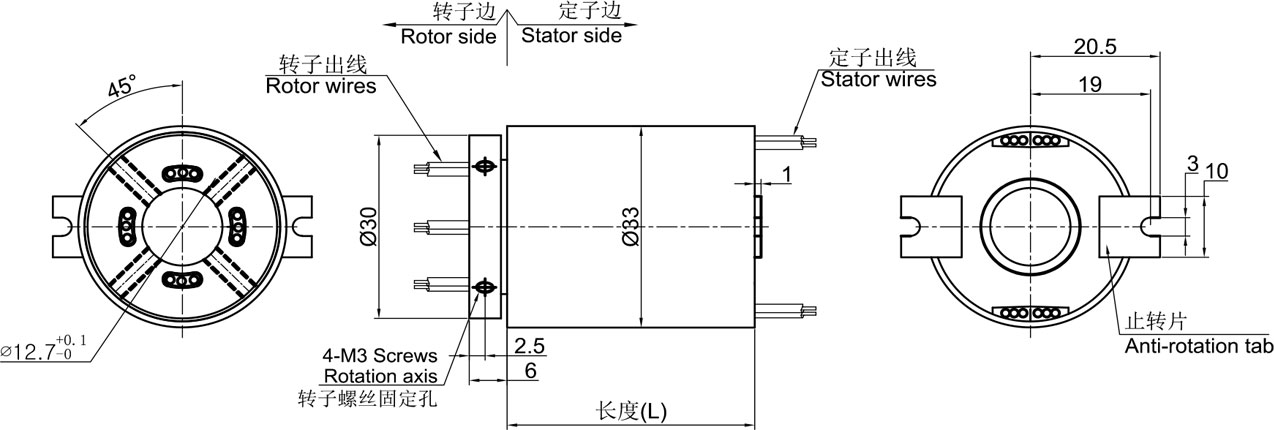

外径(mm) 33~86mm
内孔直径(mm) 12mm
线路数(环数) 1~12
17666134983
产品详情

典型应用:

主要应用于360度连续旋转且需要保证电源，信号不能中断的场合：多用于绕线机、激光扫描仪、管内摄影机、展览/显示设备、售餐机滑环、ccd视觉检测设备、 智能视觉系统、自动化组装机、旋转LED灯、贴标机、实验设备、生物检测仪器等任意需要360°旋转导电或传输各种控制信号的装置。


详情下载：

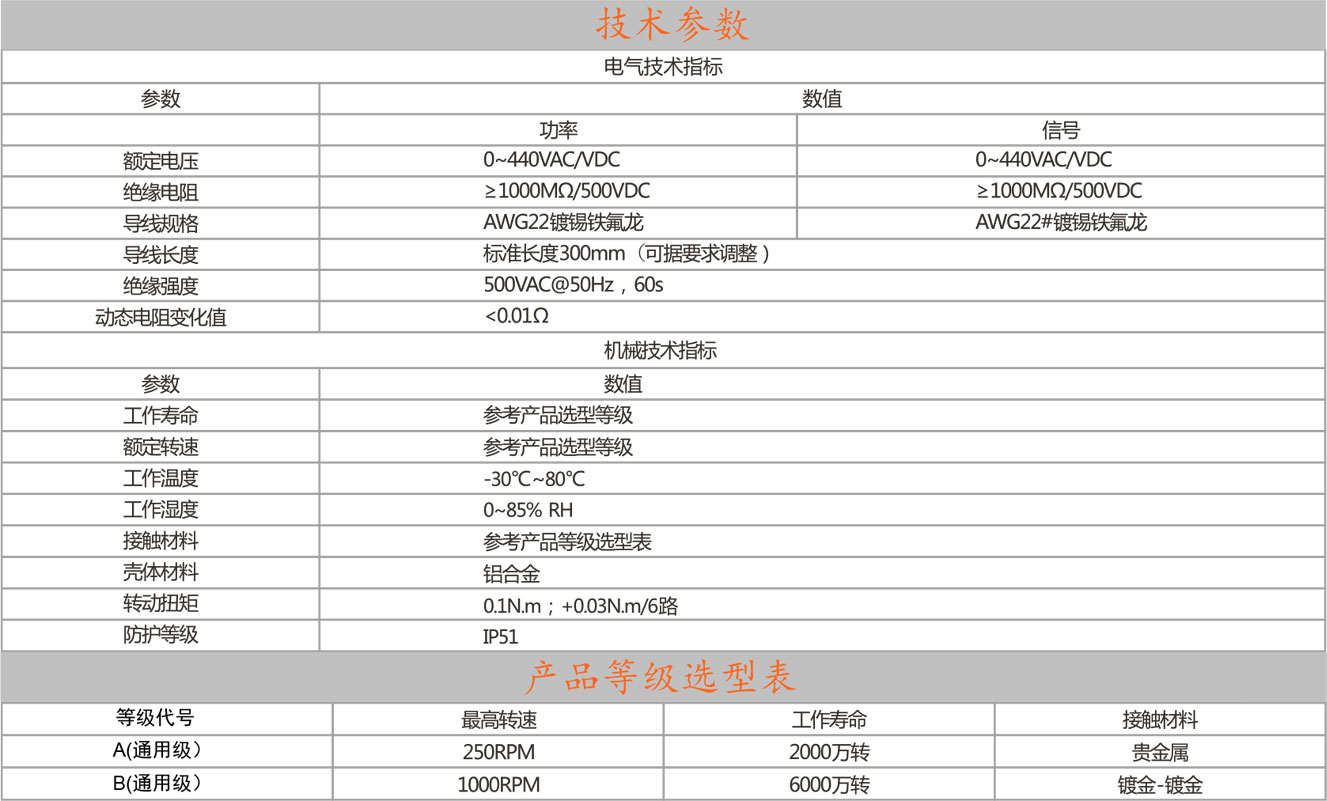

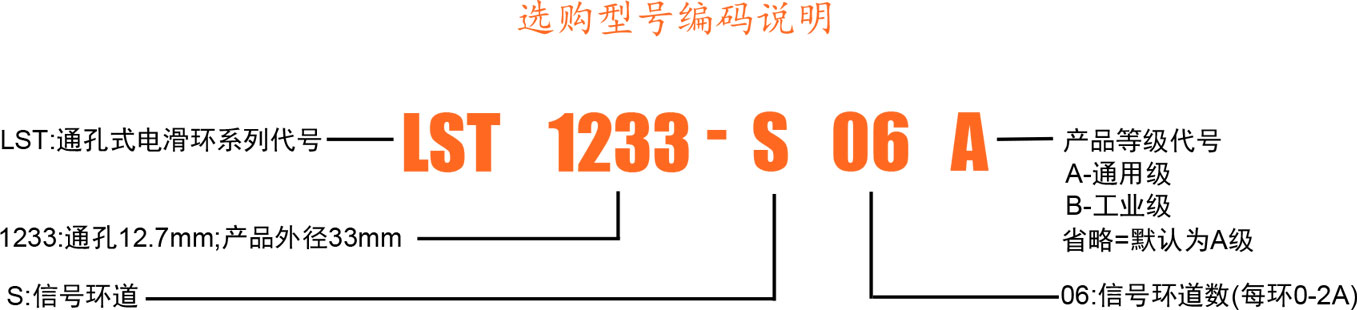

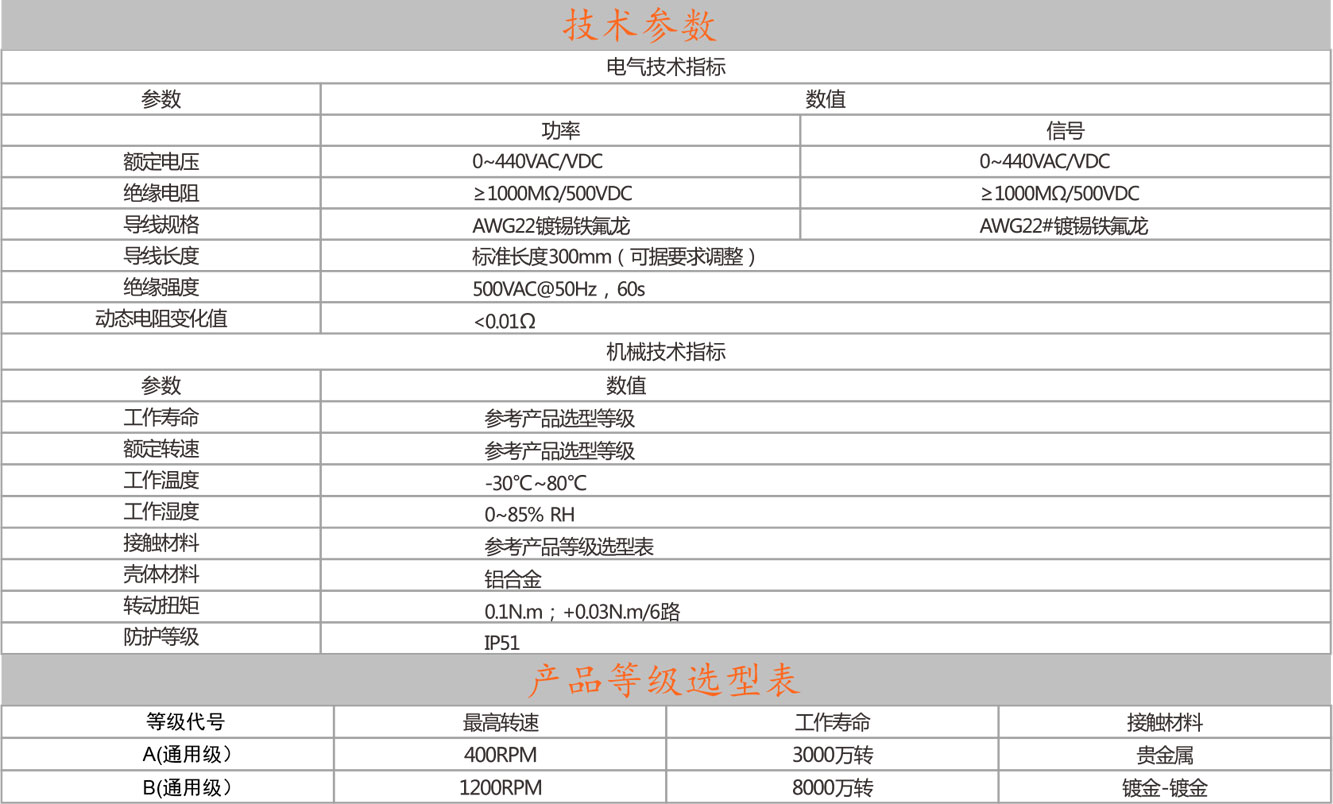

产品型号

内孔直径(mm)

外径(mm)
线路数(环数)电压(AC/DC)资料下载
LST23312mm
33mm
LST124212mm42mm












































非标定制可选项:

注:以下特别要求均可定制，交期会增加3~15天不等，费用增加5%~50%不等，本公司大部分基础配件都有标准化，模块化，非标定制也可大大减少成本和交期。

①可定制转子和定子的出线方式及出线长度。

②由于结构的限制，可按照指定长度或者高度或者外径定制。

③**可支持200路功率电流或者信号。

④可选航空插头，端子和热缩管。

⑤安川，松下，西门子等伺服系统信号，功率线以及编码器线混合滑环。

⑥可混合高速率数据传输(包括以太网，USB,RS232,RS485,Profibus, CanBUS,CANOPEN, DeviceNET, CC-LINK, ProfiNET,EtherCAT等各类工业总线)。

⑦温控信号，热电偶信号混合。

⑧防震，高温等特殊环境定制。

⑨可与气压、液压旋转接头混合一体气电液滑环。

⑩高温定制可达500度。

⑪高压可定制到110kV。

⑫高速10000RPM。

⑬ 电流**可到5000安培(A)。

⑭军工级别。

⑮ 防水，水下模式可选，IP65、IP68可选。

⑯不锈钢壳体要求。
